作業者・業界を選ばない万能平盤打抜機

「スーパープレス」は大阪の職人が1台1台製作しております。

使い勝手の良さから、さまざまな製品の打抜工程を支えています。
櫻井鉄工は、ビクトリア打抜機製作で培った技術を生かし、さらなる進化を図りながら、
新たな価値の創造へ、果敢に挑戦し続けています。

スーパープレスシリーズの特徴

木型セット

  •  木型の取り付け、取り外しは開閉ボタンを押すだけ、数秒で完了。
  • 抜圧調整

  •  抜圧調整も、抜圧表示ゲージを見ながらボタンを押すだけ。
  • 送り抜き標準装備

  •  複数回移動しながら打抜き出来る、自動送り抜き仕様を全機種にセットしました。 小さな木型でテーブルを移動させながら連続的に抜いてゆきます。
  • 小ロットの仕事は大きな一面木型を作る必要はありません。

    構造

  •  テーブルの移動は、サーボモータと精密ボールねじの組み合わせで制御しており、 位置検討が非常に正確です。 印刷紙や押罫のあるシート等も問題なく作業出来ます。
  • イージープレート

  •  イージープレート(オプション)を使用する事により、 ムラ取りが簡単になり、保存・再使用する事で 次回のセット時間はかなり短縮出来ます。
  • 小メンテナンス

  •  オイルは機械の内部で循環していますので、メンテナンスは年1回のオイル交換
  • 安全性

  •  従来からの安全性に加えて、光電管停止装置を取り付けてありますので 安全性がさらにアップします。
  • オプション

  • 超硬イージープレート
  • イージープレート
  • ATB後方ガイド
  • 定規用コンプレッサ
  • 抜圧アップタイプ
  • 仕様

    項目 650タイプ 750タイプ 850タイプ 920タイプ 1000タイプ
    定盤寸法(mm) 650×500 750×560 850×600 920×650 1000×700
    最大打抜寸法(mm) 630×465 730×525 830×565 900×615 980×660
    最大木型寸法(mm) 720×550 820×610 920×650 990×700 1070×750
    最大打抜圧力(t) 150 190 230 260 290
    最高速度
    (回/時)
    ATB 1500 1460 1420 1400 1380
     JCR 1080 1040 1000 965 930
    総電力
    (kW)
    ATB 3.2  3.2 4.7 4.7 7.4
    JCR 5.6 5.6 7.1 7.1 9.8
    面板寸法
    長手(mm)
    ATNC 950 1000 1100 1200 -
    総重量(kg) 3150 3900 5000 6500 8200

    スクロールしてご覧いただけます。

    項目 1120タイプ 1300タイプ 1450タイプ 1600タイプ
    定盤寸法(mm) 1120×820 1300×950 1450×1050 1600×1100
    最大打抜寸法(mm) 1100×785 1280×915 1430×1015 1580×1065
    最大木型寸法(mm) 1190×890 1360×990 1510×1090 1660×1140
    最大打抜圧力(t) 330 390 470 550
    最高速度
    (回/時)
    ATB 1350 1230 1140 1080
     JCR 900 800 720 650
    総電力(kW) ATB 7.4  9.9 9.9 14.8
    JCR 9.8 13.0 13.0 18.0
    面板寸法
    長手(mm)
    ATNC - - - -
    総重量(kg) 9500 12500 15600 18500

    ※仕様、デザイン、寸法等は規格改善のため予告なく変更させていただくことがあります。

    • ※
    • 以下でご紹介している動画は、一部環境からはご覧いただけない場合がございますのでご注意ください。
    • ATB

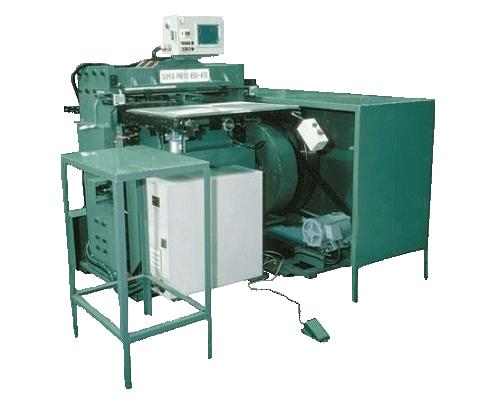

      スタンダードな「ATB」は、一人作業小ロットを得意とし、使い易さと加工速度に優れています。木型のセットは簡単。抜き位置合わせもサーボモータにより前後移動位置0.1mm単位で調整可能です。

      ATB動画はこちら
    • ATNC

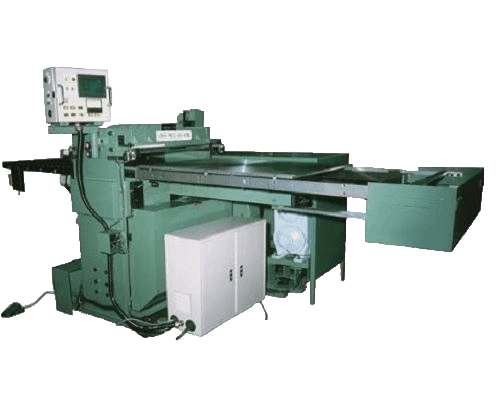

      長いテーブルが特徴の「ATNC」は、長いテーブルを活かした長尺材の送り抜きや、排紙側迄テーブルと製品を移動させる2人作業が可能です。1人作業と2人作業の切り替えもタッチパネル操作で簡単です。

      ATNC動画はこちら
    • JCR

      「JCR」はATBの使い易さ+排紙ユニット付で、中ロット向けの作業に最適です。排紙「有」・「無」の切替もスイッチで簡単出来ます。

      JCR動画はこちら
    • SP画像

      特殊機械

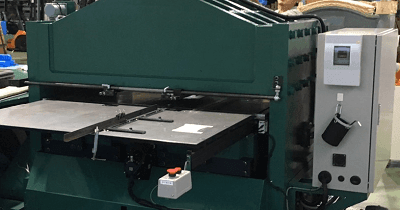

      【JCR-SP】 排紙ユニット付JCRのカーテン付き仕様。「つなぎ」の入れられない製品でも排紙部に積み上げ可能です。

      【PZ】パズル打抜用の高圧力タイプ

      その他、御要望に応じたカスタマイズも可能です。

      JCR-SP動画はこちら
      SP画像
    • 中古機械

    • 中古機械情報(1)
       ビク打抜機 S・I-3W
       電磁ダブルクラッチ型
       面板寸法 730×1000(mm)


      下記よりお問い合わせ下さい。

      その他機械に関しての御質問・御要望がございましたら、「お問い合わせ」より御相談下さい。
